1.2 適用范圍

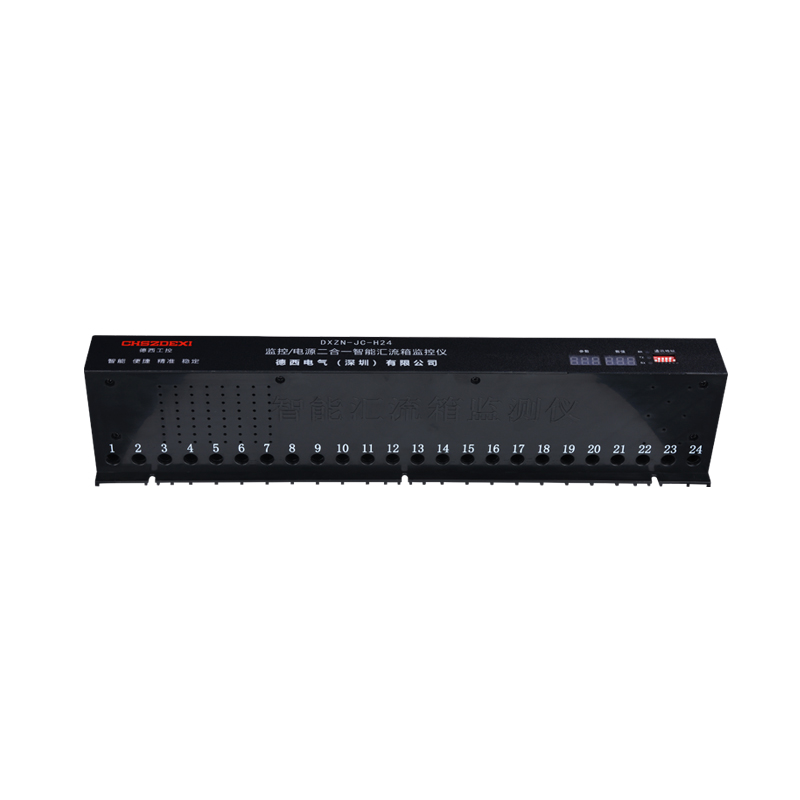

本規格書提供光伏智能匯流箱監測模塊 DXZN-JC-H24 V3.0系列的詳細產品信息及安裝使用說明。

本說明書是專為對匯流箱監測設備進行安裝、操作的人員編寫的手冊，安裝和操作人員需具備相應的專業知識，能夠識別電子元器件

和電 氣原理圖符號，并且具備標準電氣配電經驗。

  本系列包括1-16路匯流檢測，包含型號：

 1、 8匯1：DXZN-JC-H08

 2、10匯1：DXZN-JC-H10

 3、12匯1：DXZN-JC-H12

 4、14匯1：DXZN-JC-H14

 5、16匯1：DXZN-JC-H16

 以上系列只是硬件上減少對應路數的隔離測量通道，但軟件相同，顯示無差別，只是對應的路數電流顯示為0

3.1系統介紹

對于光伏發電系統，為了有效監測太陽能電池板的發電運行狀態，降低維護成本，需要各種監測裝置。本匯流箱監測儀是安裝在匯流 箱內監測太陽能組件支路發電運行狀態的智能設備。

建議用戶在安裝和使用時遵守必要的安全規范，為了保證人身安全與降低危險性，用戶需要遵守手冊中提到的安全措施。本匯流箱監測儀具有以下特點：

（1）能夠實時監測各路電流大小、匯流后電壓大小，斷路器開關狀態、防雷器工作狀態，通過標準MODBUS協議RS485通訊，并在監控中心可觀察；

（2）最多監測 16路太陽電池串列，檢測儀每支路電流最大可達20A（更大電流可定做）；

（3） 通訊波特率默認為9600bps；通訊距離正常狀態下超過1000m；

（4）具有太陽能電池支路斷路報警功能；

（5）采用穿孔式電流傳感器隔離測量，有效降低由于太陽能電池發電不穩定而導致的設備故障。

（6）本監測儀采用一體化方案：包括電源在內的所有器件都集成在一個安裝盒中，方便安裝。默認檢測部分安裝在PV+進線與PV+匯流母排之 間。

3.2.2參數特性總覽
